烨鹤老师门球动画软件使用学习笔记

——老江湖  2017.02.26



这两天一直在试用烨鹤老师的门球动画制作演示软件，由于感到软件确实可用，故一边试用，一边做学习笔记。对己，可解决过目即忘的问题，对人，也希望能够少走一点弯路，提供一点帮助。

真的感谢烨鹤老师，除了qq屏幕共享对我进行指导，还对我提出的一些具体问题进行耐心的说明，同时又针对包括我在内的个别电脑使用出现的问题，发来了补丁程序。

由于笔记篇幅较长，拟分成几部分登出。



第一章  关于软件的说明

一、本软件由中国门球网烨鹤老师编制，内容介绍发布在该网站“门球综合讨论区”。

作者的主要声明如下：

“首先我声明，我不想把我的成果变成专利，变成获利的商品，它属于中国门球人，但是也不允许别人利用它作为获利的工具，（如果用我的软件做出的门球动画可以获利，我支持.）如果有人愿在我的工作基础上改进，我可以无赏交底。在推广中我愿意继续做力所能及的经费支出，但是很多活动需要费用，我希望得到赞助。”

本人对作者深表谢意！并认为，凡是使用此软件者，应当遵守声明中的相关要求。

二、本人所使用的该软件，由烨鹤老师提供，并通过qq共享屏幕接受了他的直接培训指导。如何获得此软件，帖子里有详细说明，这里不再赘述。

三、此文是学习使用该软件的体会，供球友参考。



第二章  软件的下载、安装

一、通过qq邮箱，接收附件中的《动画12 D.zip》压缩文件，然后下载。

二、不需要单独安装，利用解压缩，形成一个文件夹，名称为：《动画12 D》，此文件夹存放路径可根据个人情况，随意安排；但由于对该软件编程情况不了解，因此，建议不要轻易改变文件名。

三、文件夹内包括一个子目录a\，还有其他11个文件，这11个文件中，有4个文档文件，其他则是程序配套文件，不熟悉者轻易不要处置。请注意：带有红色禁行指示的“门球动画5.exe”，是该程序的执行文件，双击它就会进入系统界面。

子目录中的文件，属于教学的文档和图片，不影响程序运用。

四、为了减少反复打开程序文件夹，建议将主程序文件“门球动画5.exe”制作快捷键，放在桌面，使用时直接双击即可。



第三章  了解软件

该软件的说明，编者已经在文件夹里做了论述（见《门球比赛记录、设计、演示软件》），为了便于理解，简述如下：

一、此软件《动画12 D》是一个程序系统，用它来完成门球动画的制作，但严格的讲，它本身不是门球动画。就好比word是写文章的程序，它本身不是文章一样。但回过头来讲，它制作出来的动画，还要在它的上面来播放，我们才能够观看。

二、此程序制作完成的门球动画，是一个单独的比赛过程描述文件，这个文件是一个txt文本文件，要求在电脑记事本里打开或编辑。可以这样说，你如果精通电脑编程，又掌握了此软件的规定语言，完全可以不通过此程序软件，直接在记事本里编程，完成后直接在软件中打开即可演示。当然这样做还是比较复杂，所以这只用于对个别地方的修改。

三、制作好的比赛过程描述txt文件，可以发到任何地方，只要他的电脑安装了系统软件《动画12 D》，就打开观看动画演示了。该软件的子目录里面，有两个已经由编者制作完成的两个txt文件，li6.tx是教学演示， nd16.txt是全场比赛动画。如何操作，下一步还要涉及。



第四章  认识软件

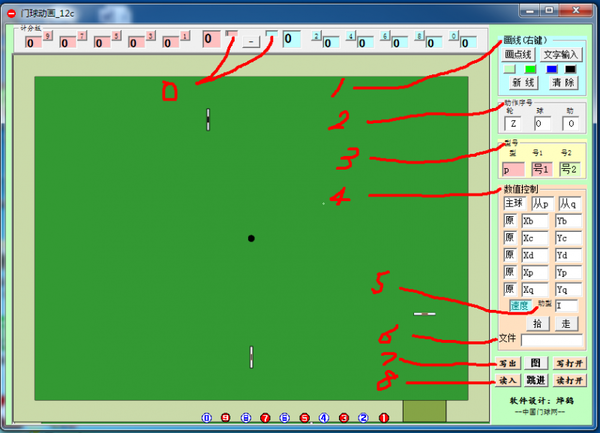

一、界面

启动程序后，进入程序界面

二、从0——8九个主要部分功用说明

（一）0——双杆记录

无需手动点击记载，每打一次双杆，会自动记录一次。但也可手动调整

（二）1——画线（右键）

1、非裁判语言的文字说明，如片头、结尾的介绍、说明等，需要配合2使用。

2、新入手者，不要过多关注，只是当鼠标点击球场的坐标点不用时，可以使用“清除”来消除。

（三）2——动作序号

显示说明第几轮，几号球，第几个动作，好像需要手动标注，新手无需关注。

（四）3——型号

非常重要的功能，必须熟练掌握。此下属为：型、号1、号2.

1、型：点击后显示“p”、“q”、“r”三个符号。

（1）p——裁判用语：裁判语言共12个，说明、插图各1个。该命令同本栏三个窗口配合使用。

裁判判语：（"P" 在句首，依次是“号1”，“号2” ）

单参数：（括弧里是助记用）

1，比赛开始  （k，开）  "p","k"

2，比赛结束  (X，裁判手势）"p","x"

3, 超时！（s, 时）  "p","s"

4，犯规！（f, 犯)   "p","f"

5，红方双杆    "p","i"

6，白方双杆    "p","j"

双参数：（第二项是判语，第三项是相关球号、说明词、图文件）

7，X 号！ （h，号）     "p","h","x"

8，X 号 一/二/三门得分   "p","a","x"  "p","b","x"   "p","c","x"

9，X号撞柱  (Y，手势）   "p","y","x

10，撞击X号   (z，撞） "p","z","x"

11，X 号出界 （w，外）  "p","w","x"

12，X 号放弃 （q，弃） "p","q","x"

13, 说明  （m，明）   "p","m","abc..d"

14，插图 （t，图）    "p","t","ds4.jpg”

（2）q——球指令：设定球数值控制参数，如坐标，以及球的运动轨迹等等，需要4（数值控制）、5（动型）配合使用。

球移动：（"q" 在句首， 第二项是”动型“，后续“主球”号，“从球号”相关坐标，动作序号）。

15，手拿球放球：（N，拿）      "q","N","x","891","-755","A","x"," 0 "

16，直线移动： （I，形状)       "q","I","x","559","100"," A","3"," 2 "

17，一折移动   （J，形状）     "q","J","4","2","50","103","182","448","-200","100","B","4"," 3 "

  （4号在第一点撞击2号后到达第二点，2号到达第三点）

  （如果是因撞门柱形成折点则第二球为 “0”第三点数值无效。

18，二折移动   （S，形状）

"q","S","6","1","4","534","92","160","419","5","343", "817","179","276","599"," C","6"," x "

   （6号在第一点撞击1号，在第二点撞击4号后到达第三点，1号到达第四点，4号到达第五点。）

    ( 如果是因撞门柱形成折点则第二球或第三球为 “0”第四点或第五点数值无效。）

（3）r——全纪录：类似于各重要阶段存储的全场即时记录，便于快速读出，新手可暂时无需顾及。

19，球场战况全记录  （"r" 在句首， 第二项号1 内容 无作用,只占位，后续双方的双杆记录，

上一动作的序号。 然后1~10球的 分，坐标值。）

    "r","q","●",""," A"," 10"," 3"

"0","403","84","1","654","226","3","274","-10","2","147","-87","6","-158","-137","1","-221","-71","1","-73","-200","3","-287"," 5","0"," 511"," 145","1"," 47","-150"

红色字体内容，摘自《记录格式的说明》文件



（五）4——数值控制：控制自球和被撞击它球（最多2个它球）的移动位置。

1、1个球的移动

（1）型选择q，然后右键点击下面的球体，此时数值控制下的主球自动变为该球球号。

（2）在球场上该球需要到达的位置（包括开球区）单击鼠标左键，会出现一个坐标白点。

（3）此时数值控制球号下第三行的Xd、Yd会变成粉色，用ctrl键+鼠标左键点击Xd小格，该点的坐标Xd、Yd数值便自动显示出来。

2、多个球移动（最多3个）

（1）后面的从p、从q，是被主球撞击的它球，它球的撞击后移动路线的坐标点和前面一样，只是第一个被撞击的它球移动后的位置，坐标框颜色是浅绿色；如果连续撞击两个球，第二个球移动后的坐标框内是白色的。

（2）本软件只设计了最多连续撞击两个球，如果撞击多个球，则需要用文字进行补充说明，动画则无法演示。并且，主球撞击它球，最多有3个移动位置，它球各有1个移动位置，所以，总共设计了5个移动的坐标点。

（六）5——动型

动型很重要，是描述球的动作轨迹的命令，包括N、I、J、S四个选项。

1、N——拿球：手拿球放球，用于开球、撞柱球拿出界外。

2、I——直线球，一个起点，一个停止点，如过门、撞柱、接应球、闪击球放置等。

3、J——折线球，撞击它球或门、柱后产生的折线运动。

4、S——二折移动，自球连续撞击两个球，这两个被撞球同时移动，共5个坐标点，此时需要使用S命令。

（七）6——文件

1、需要新建的文件和需要演示的文件名。此软件有两个基本功能：，一个是建立一个动画演示文件；另一个就是读出已经建立的动画演示文件（包括其他人已经建立完成的动画演示文件）。

2、这里的文件必须是经过该软件新建或已经建成的文件，其他文件（除JPG照片）在此无法使用。

3、文件格式见第三章第二节的说明。

4、此文件的存储路径可以随意放置，如果不做选择，系统则自动放在本文件夹内，请使用者自己根据需要设置。

（八）7——写出与写打开

1、写打开：凡是新建文件，即制作动画，都要先写打开，这样你的每一步操作，系统都会自动生成相对的变成指令。

2、写出：每一次点击写出，系统都会将之前生成的编程指令写入到你新建的TXT文件里，并保存。

（九）8——读入与读打开

1、读打开：此为演示文件的命令，演示文件时，先点击读打开，然后逐步点击读出，即可分步观看已经建立的动画演示。

2、关于图，我尚未研究。

3、跳进：快速观看在r（全局记录）存储的演示章节。



第五章  初步训练

试制作并演示制作的动画

一、新建文件

（一）打开软件后，在文件栏输入文件名，这里我们来建一个abc.txt的文件。

（二）文件路径选择默认，这样建好的文件会出现在《动画12 D》的文件夹里。不过，此时你无法打开它，必须退出软件后才可以用记事本打开和编辑修改。

（三）点击加载写打开，此时屏幕上会出现文件打开成功显示。

以上已经完成文件的建立了。

二、裁判员发布口令

之前的序曲，包括球队介绍、图片等，暂时不必考虑。

（一）宣布比赛开始

1、型号栏型为p，号1位输入k（代表开始口令），点击写出，屏幕会显示比赛开始字样，同时后台已经将此程序语言写入到abc.txt文件里了。

2、裁判员呼叫1号：

（1）将号1里面的k，修改成h（呼号），号2栏写入1（球号）。

（2）继续点击写出，屏幕会出现1号！字样。

（二）1号队员进场

1、拿球放入开球区：

（1）鼠标右键点击1号球，此时型号栏的型自动变成1，显示的是1号球。

（2）鼠标左键在开球区单击，此时会出现一个白色小圆点，那就是1号球要放置的地方。

（3）点击型号栏型的窗口，将原来的p（裁判命令），改成q（球的命令），此时见数值控制第四栏的Xd、Yd坐标值变成粉色。

（4）按下ctrl键同时鼠标左键点击Xd窗口，此时窗口的两个数值都发生了变化，这两个X轴和Y轴的坐标点就是上面点击过的白色小圆点的坐标，下一步1号球就要摆放到这里。

（5）最重要的，不要忽视的一步是，数值控制栏里面的动型，要点击改成N（拿球摆放的意思），否则文件记录会出错。不过当你熟悉了以后，还可以在记事本中修改编辑，这是后话。

（6）好了，点击写出，看看1号球有一道白弧线进了发球区。

三、1号球开球

（一）在13米线附近用鼠标左键点击选点，意义不用重复。

（二）按下ctrl键同时鼠标左键点击Xd窗口，选定停止位置坐标。

（三)极其重要步骤：数值控制栏里面的动型，要点击将原来的N（拿球摆放的意思）改成I（球直线运动），否则文件记录会出错，显示白色弧线并按弧线移动，无法通过一门。

（四）点击写出，此时1号球通过一门，到达指定位置。

（五）此时裁判员发出进一门口令，记分牌开始记1号球得分，同时累计全队分数。

1、将型号栏的型由q（球）改为p（裁判口令）。

2、号1的h，改成a（进一门，二门为b，详见前面的裁判判语），号2因为是1号球，故不变。

3、点击写出，此时屏幕显示，1号，一门得分，同时，记分牌1号球得1分，全队累计1分。

（六）1号球冲击二门，占三门一号位

1、将型号栏的型由p（裁判口令）改为q（球）。

2、在二门后选点（实际打球应该是球停在哪里就点在哪里）。

3、按下ctrl键同时鼠标左键点击Xd窗口，选定停止位置坐标。

4、点击写出，此时1号球通过二门，到达指定位置。

5、将型号栏的型由q（球）改为p（裁判口令）。

（1）号1的h，改成b（进二门，二门为b，详见前面的裁判判语），号2因为是1号球，故不变。

（2）点击写出，此时屏幕显示，1号，二门得分，同时，记分牌1号球累计得2分，全队累计2分。

6、将型号栏的型由p（裁判口令）改为q（球）。

（1）在三门前选点，1号位。

（2）按下ctrl键同时鼠标左键点击Xd窗口，选定停止位置坐标。

（3）点击写出，此时1号球到达指定位置。

四、2、3号球放弃球

（一）2号球放弃

1、型号栏型为p，号1位输入q（代表放弃口令），号2栏写入2（球号）。

2、点击写出，屏幕会显示2号放弃字样，同时后台已经将此程序语言写入到abc.txt文件里了。

（二）3号球放弃

1、型号栏型依然为p，号1位依然为q（代表放弃口令），号2栏写入3（球号）。

2、点击写出，屏幕会显示3号放弃字样。

五、4号球进场

（一）拿球放入开球区：

1、鼠标右键点击4号球，此时型号栏的型自动变成4。

2、鼠标左键在开球区单击。

3、点击型号栏型的窗口，将原来的p（裁判命令），改成q（球的命令）。

4、按下ctrl键同时鼠标左键点击Xd窗口。

5、最重要的，不要忽视的一步是，数值控制栏里面的动型，要点击改成N（拿球摆放的意思），否则文件记录会出错。

6、点击写出，4号球进了发球区。

7、后续4号球去向，按之前顺序要求，自定义去向，并注意与裁判口令交互使用（此处略）。

六、5号球进场，冲二门未果，卡在门柱边（过程略）

七、6号球撞击5号球，进二门，形成双杆

（一）进一门过程略，球停在13米线。

（二）进二门双杆

1、将数值控制中的动型设置为J（折线）。

2、在5号球边选点（撞击点），将在上面的粉框激活。

3、在6号球撞击5号球通过二门后的停下的位置选第二个点，再将在下面的粉框（第二个粉框）激活。

4、在5号球停下的位置选点，在浅绿色坐标框框内激活。

5、写入，此时6号球撞击5号球并通过二门，停留在各自设定的位置。

6、报撞击5号：型号栏型为p，号1位输入z，号2位置输入5，写入；报二门得分：型号栏型为p，号1位输入b，写入，二门得分。

7、将5号球拿到6号球停下的位置，注意是拿到，自己想一想如何拿回（此处略）。

8、将5号球闪出界外，就是直线移动（此处略），然后裁判宣布5号出界（此处略）。

9、宣布双杆：型号栏型为p，号1位输入j（代表白方双杆口令），然后写入，此时记分牌会自动作出白方双杆标记。



以上过程，如果能够一步一步独立完成，那么恭喜了，说明基本掌握了使用方法；如果能把本程序的全部技术术语和动作步骤快速结合起来，那么更要恭喜你，你已经学会抢答了！！！嘻嘻，一个语言玩笑！

其他方面，相信在上述基础上，会不断熟练掌握，在此不再细述。



第六章  基本感觉

在之前的帖子里，我用了很强大很实用的语句，经过这两天的试用，主要是练习，感觉确实如此，不过还要加上很简便，很快捷，真的！

如果操作熟练，在现场同步录入比赛应该可以做到。

要说还有什么问题，感觉（只是感觉而已）：

1、对于某一步写入错误（已经写入），好像不能立即返回（撤销操作），可能我还没找到方法。

2、有几个地方容易出错，比如动型的选择，拿球、直线、折线，必须引起格外注意。



笔记内容，由于个人理解，可能存在错误之处，仅供参考，若能不吝指正，本人将不胜感激！

再一次谢谢烨鹤老师提供的软件！

全文完！
